風力発電 — 一冊の本から始めた自作

発電機をつくる — 磁石とコイル

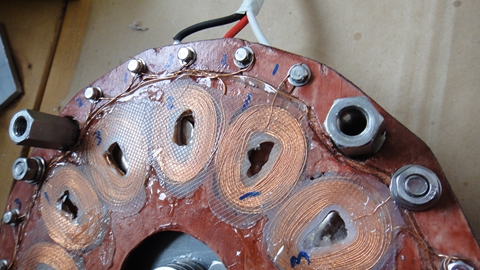

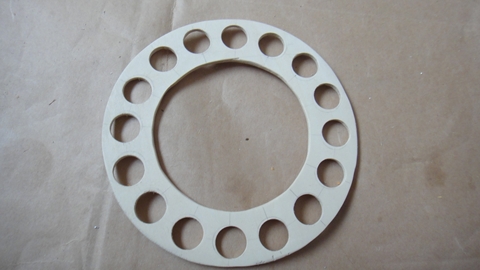

材料はインターネットで集め、部品から手づくりします。16個のネオジム磁石をガイド（治具）で並べ、コイルガイドにコイルを巻き付けていきます。原理はフレミングの法則。コイルが磁石を横切ると電気が生まれます。磁石と磁石の間にコイルを挟み、エアギャップ（すき間）はおよそ9mmに調整しました。

磁石が並んだ回転側は羽根（翼）につながって回転し、コイル側は固定されています。この構造で、風を受けて回るたびに発電します。

翼を削り出す

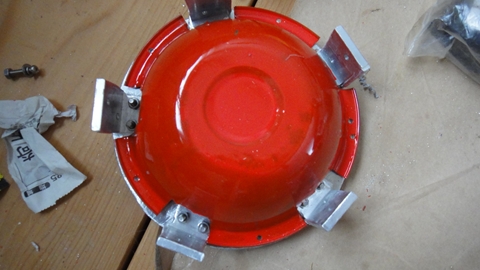

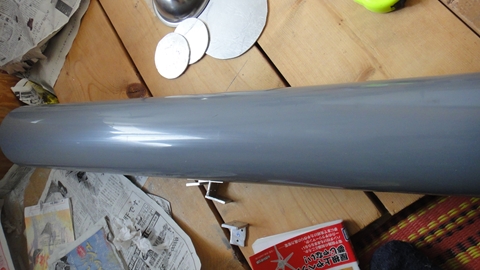

5mmのアルミアングル材を利用して、翼の取り付け用アングルを5〜10個作成。バランスを取りながら、木で型を作って糸ノコで翼を切り出します。翼は塩ビ管で樋を割いた材が紫外線で劣化するのを防ぐため塗装。ノーズトップは赤で仕上げました。

整流回路とバッテリーへ

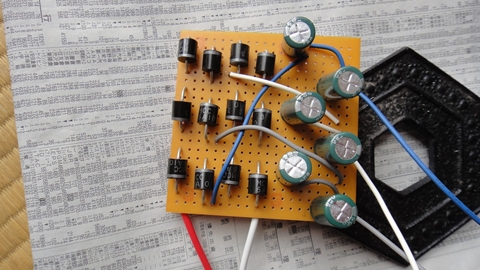

回転したらすぐ発電を始められるよう、3相全波整流の回路を組みました。コンデンサー6個とダイオード12個の回路で整流し、プラス・マイナスでバッテリーに送ります。ハンダ付けは慎重に。仕組みを繰り返し学びながら組み上げました。

これから

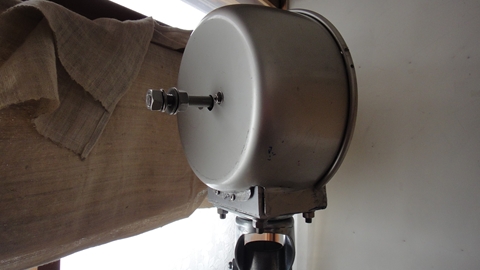

発電機の本体を組み、翼を取り付けて風力発電機が形になりました。試作を繰り返しながら仕上げています。あとは、春になったら実際にタワーへ設置する予定です。
